04. JPA Associations

연관관계 매핑 기초

객체와 테이블 연관관계의 차이를 이해한다. 객체의 참조와 테이블의 외래 키를 매핑하는 방법을 이해한다.

용어 이해

방향: 단방향, 양방향
다중성: 다대일, 일대다, 일대일, 다대다
연관관계의 주인: 객체 양방향 연관관계는 관리 주인이 필요

연관관계가 필요한 이유

예제 시나리오

회원과 팀이 있다.
회원은 하나의 팀에만 소속될 수 있다.
회원과 팀은 다대일 관계다.

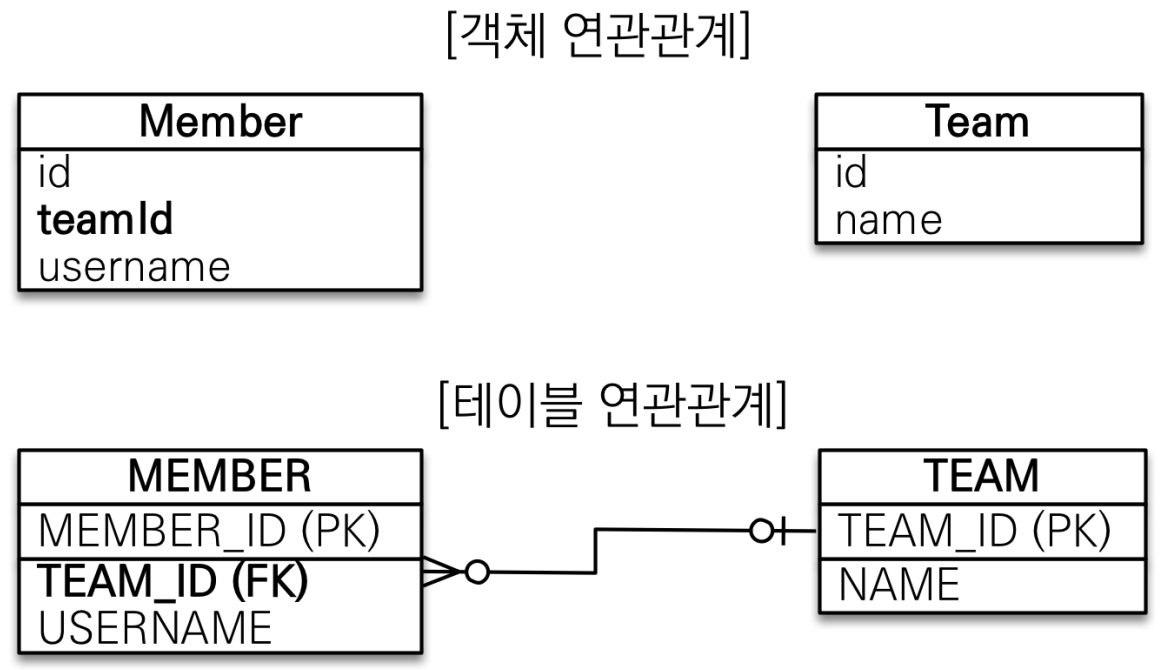

객체를 테이블에 맞추어 모델링

@Entity
public class Member {
    @Id @GeneratedValue
    private Long id;
    @Column(name = "USERNAME")
    private String name;
    @Column(name = "TEAM_ID")
    private Long teamId;
    …
}

@Entity
public class Team {
    @Id @GeneratedValue
    private Long id;
    private String name;
    …
}

// 팀 저장
Team team = new Team();
team.setName("TeamA");
em.persist(team);
// 회원 저장
Member member = new Member();
member.setName("member1");
member.setTeamId(team.getId());
em.persist(member);
// 조회
Member findMember = em.find(Member.class, member.getId());
// 연관관계가 없음
Team findTeam = em.find(Team.class, team.getId());

객체를 테이블에 맞추어 데이터 중심으로 모델링하면, 협력 관계를 만들 수 없다. 테이블은 외래 키로 조인을 사용해서 연관된 테이블을 찾는 반면, 객체는 참조를 사용해서 연관된 객체를 찾는다. 테이블과 객체 사이에는 이런 큰 간격이 존재한다.

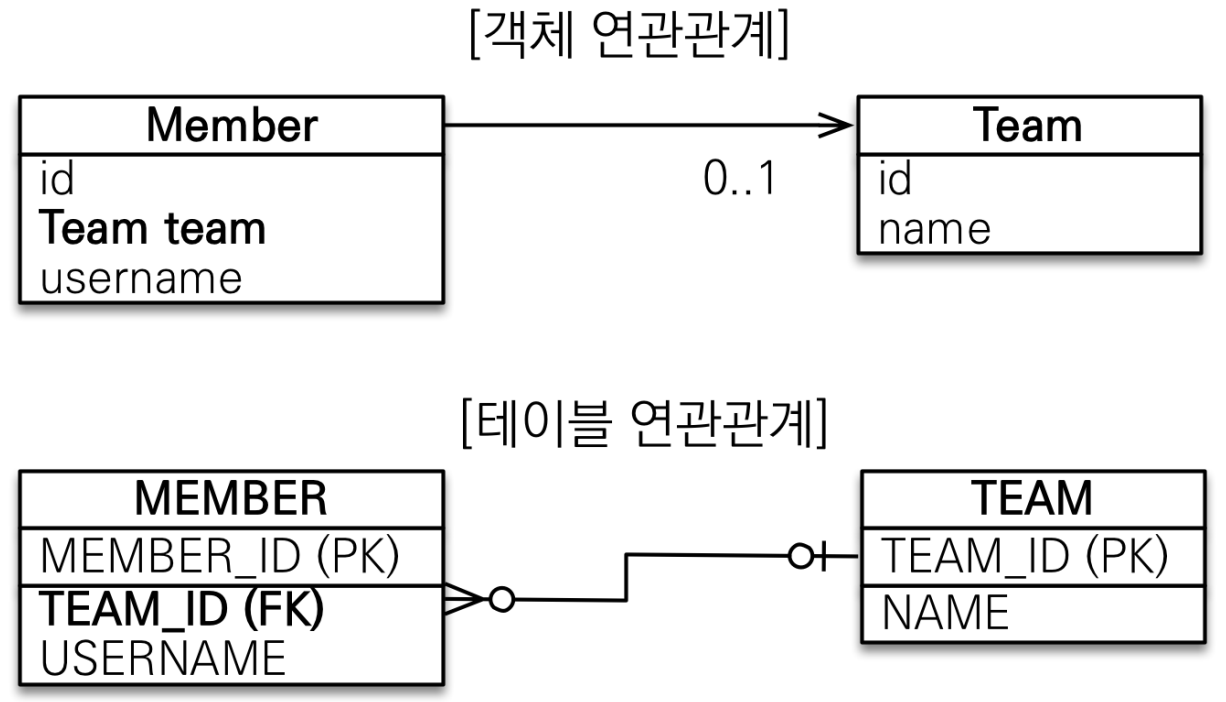

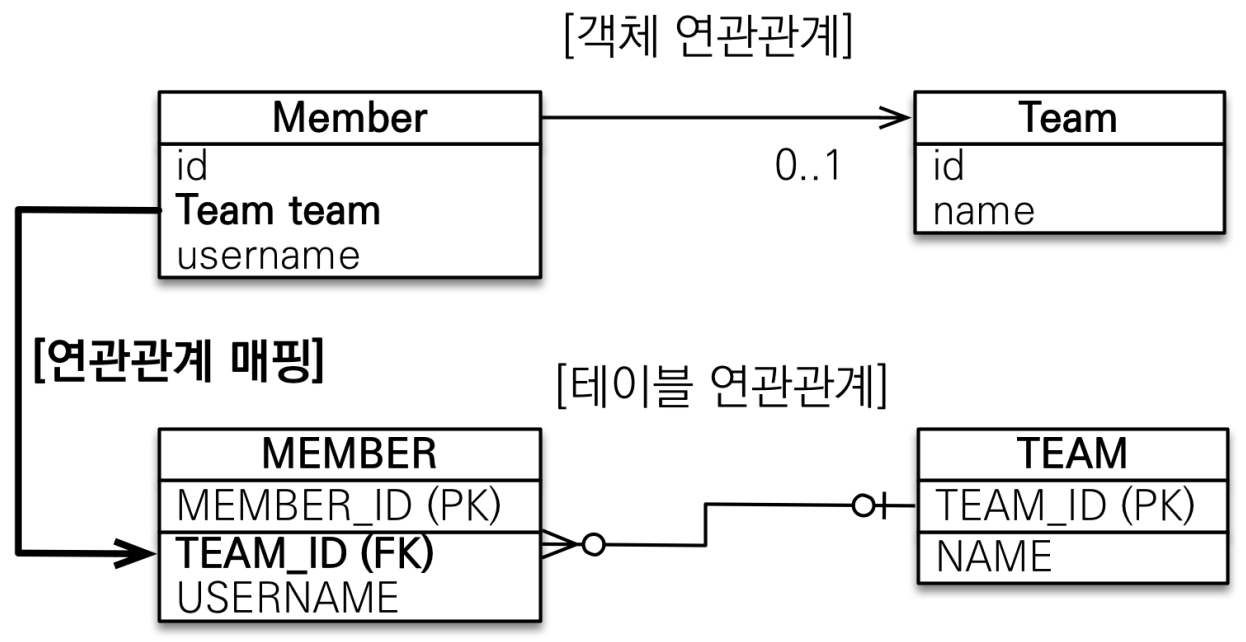

단방향 연관관계

객체 지향 모델링

@Entity
public class Member {
    @Id @GeneratedValue
    private Long id;
    @Column(name = "USERNAME")
    private String name;
    private int age;
    // @Column(name = "TEAM_ID")
    // private Long teamId;
    @ManyToOne
    @JoinColumn(name = "TEAM_ID")
    private Team team;
    …
}

//팀 저장
Team team = new Team();
team.setName("TeamA");
em.persist(team);
//회원 저장
Member member = new Member();
member.setName("member1");
member.setTeam(team); //단방향 연관관계 설정, 참조 저장
em.persist(member);
//조회
Member findMember = em.find(Member.class, member.getId());
//참조를 사용해서 연관관계 조회
Team findTeam = findMember.getTeam();
// 새로운 팀B
Team teamB = new Team();
teamB.setName("TeamB");
em.persist(teamB);
// 회원1에 새로운 팀B 설정
member.setTeam(teamB);

양방향 연관관계와 연관관계의 주인 1 - 기본

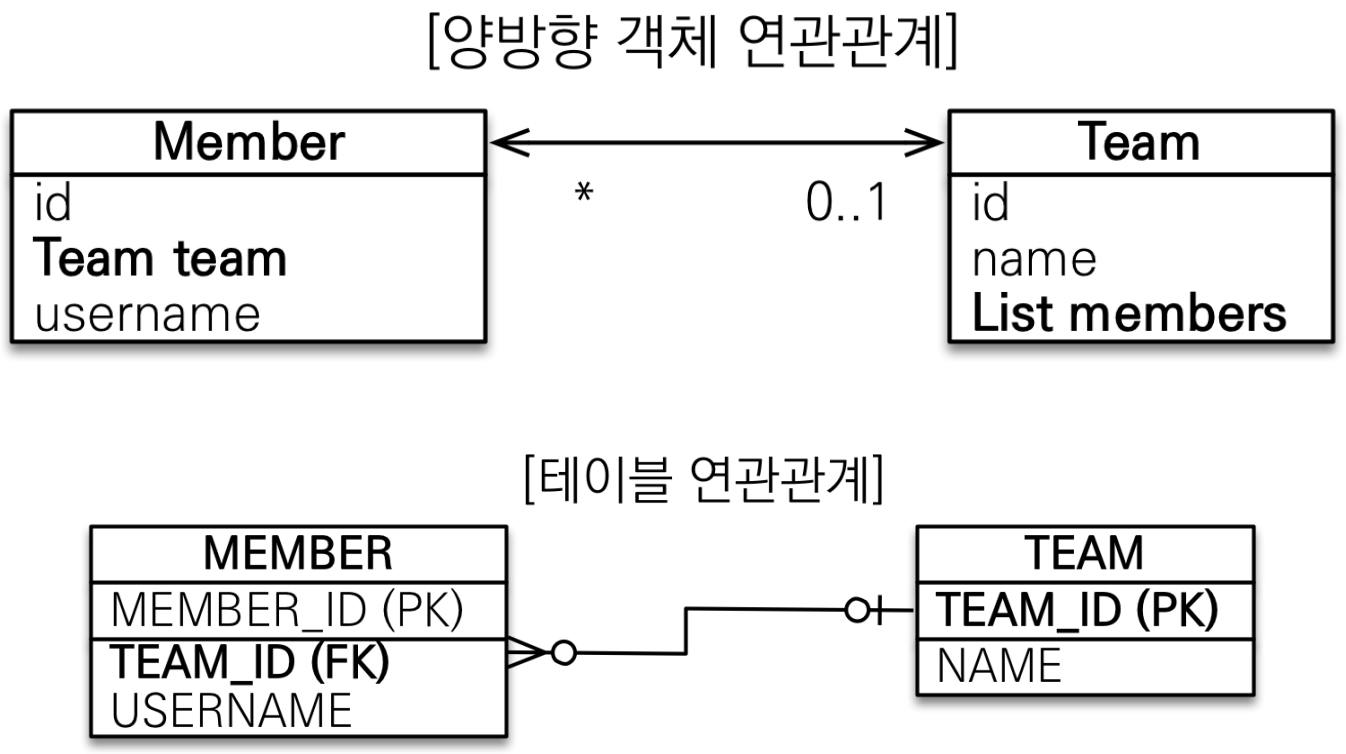

양방향 매핑

객체의 양방향 관계

객체의 양방향 관계는 사실 양방향 관계가 아니라 서로 다른 단방향 관계 2개다. 객체를 양방향으로 참조하려면 단방향 연관관계 2개를 만들어야 한다.

회원 → 팀 member.getTeam()
팀 → 회원 team.getMembers()

테이블의 양방향 관계

테이블은 외래 키 하나로 두 테이블의 연관관계를 관리한다. MEMBER.TEAM_ID 외래 키 하나로 양방향 연관관계를 가진다.

회원 ← → 팀
- SELECT * FROM MEMBER M JOIN TEAM T ON M.TEAM_ID = T.TEAM_ID
- SELECT * FROM TEAM T JOIN MEMBER M ON T.TEAM_ID = M.TEAM_ID

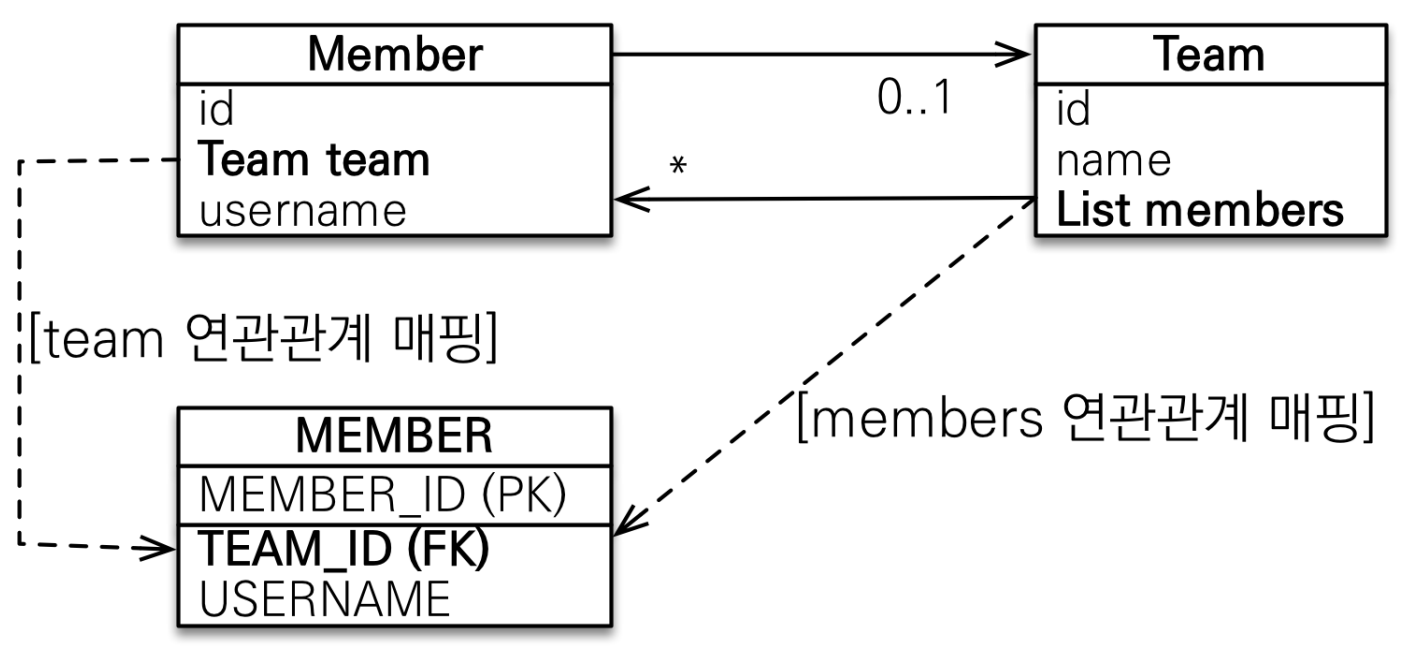

둘 중 하나로 외래 키를 관리해야 함

Member 의 Team 이나 Team 의 members 중에 어떤 값이 바뀔 때 MEMBER.TEAM_ID 를 업데이트 해야 하는가? 둘 중에 하나가 외래 키를 관리하도록 정해주는 것이 연관관계의 주인이다.

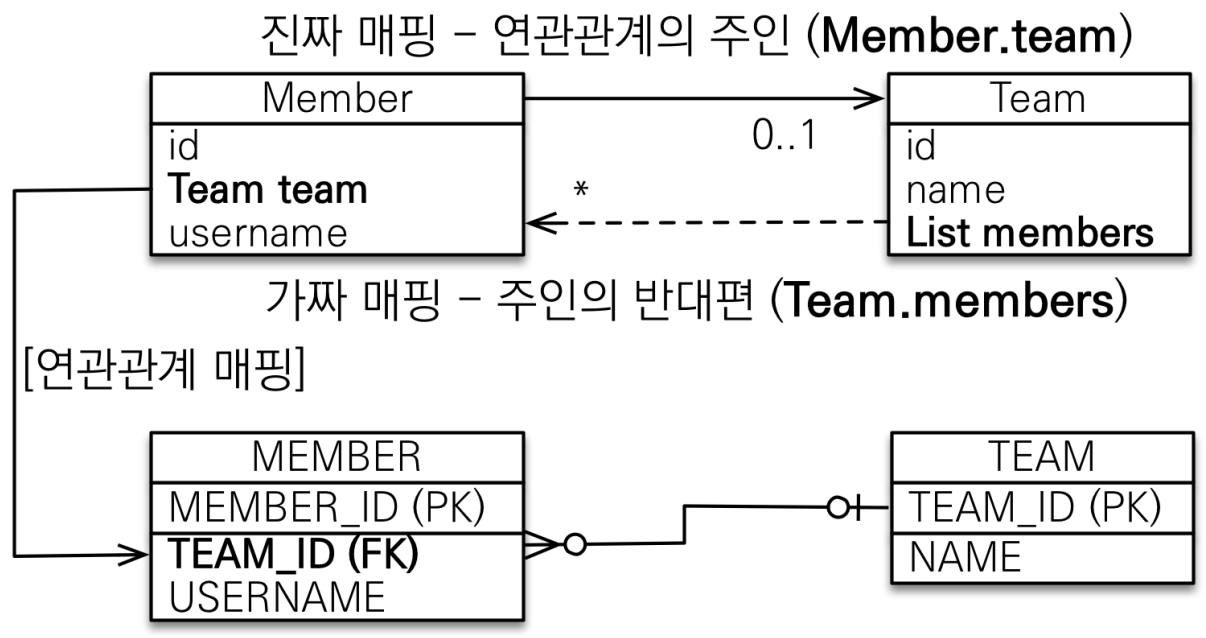

연관관계의 주인

객체의 두 관계 중 하나를 연관관계의 주인으로 지정한다. 연관관계의 주인만이 외래 키를 관리할 수 있으며, 주인이 아닌쪽은 읽기만 가능하다.

주인은 mappedBy 속성을 사용하지 않는다.
주인이 아니면 mappedBy 속성으로 주인을 지정해야 한다.

그러면 누구를 주인으로 정해야해?

외래 키가 있는 곳을 주인으로 정해야한다. DB 에서 ManyToOne 관계일 경우, 항상 FK 를 갖는 쪽은 Many 가 되기 때문에, Many 쪽이 연관관계의 주인이 되는 것이 좋다. 위 예시에서는 Member 의 Team 이 연관관계의 주인이 되는 것이다.

양방향 매핑 시 가장 많이 하는 실수

Team team = new Team();
team.setName("TeamA");
em.persist(team);
Member member = new Member();
member.setName("member1");
// 역방향(주인이 아닌 방향)만 연관관계 설정
team.getMembers().add(member);
em.persist(member);

위 코드 실행 시 연관관계의 주인에 값을 입력하지 않았기 때문에 member 의 team 은 null 이 된다.

Team team = new Team();
team.setName("TeamA");
em.persist(team);
Member member = new Member();
member.setName("member1");
member.setTeam(team); // 연관관계의 주인에만 값 설정
em.persist(member);
team.getMembers(); // null

연관관계의 주인에만 값을 넣어준다면, JPA 에 의해 mappedBy 쪽에서도 값을 가져올 수 있지만, 2가지 문제점이 있을 수 있다.

em.flush() 이후 em.clear() 를 한 뒤 DB 에서 값을 가져온다면 문제가 없지만, 영속성 컨텍스트에 Team 과 Member 를 저장한 뒤 사용할 경우, team.getMembers() 를 호출한다면 null 값이 반환된다.
테스트 케이스는 대부분 JPA 없이 순수 자바 코드로 이루어지는데, 이럴 경우 null 이 나올 수 있다.

양방향 연관관계 주의

Team team = new Team();
team.setName("TeamA");
em.persist(team);
Member member = new Member();
member.setName("member1");
member.setTeam(team); // 연관관계의 주인에 값 설정
em.persist(member);
team.getMembers().add(member); // 역방향에도 값 설정

위에서 언급한 2가지 문제점과 더불어, 사용되는 코드가 객체지향적이지 못하기 때문에 가급적이면 위 코드 처럼 양쪽에 값을 다 넣어주는 것이 좋다.

public void changeTeam(Team team) {
    this.team = team;
    team.getMembers().add(this);
}

또한, 연관관계 설정 시 양쪽에 모두 값을 설정할 수 있도록 연관관계 편의 메서드를 생성하자.
양방향 매핑 시 toString() 와 JSON 생성 라이브러리 사용 시 member 의 team 을 참조하고 team 의 member 를 참조하면서 무한 루프가 발생할 수 있기 때문에 가급적이면 toString() 을 사용하지 말고 Controller 에는 엔티티를 절대 반환하지 않도록 하자. Controller 가 DTO 를 반환하는 이유가 여기에 있다.

양방향 매핑 정리

단방향 매핑만으로도 이미 연관관계 매핑은 완료된 것이다.
양방향 매핑은 반대 방향으로 조회(객체 탐색 그래프) 기능이 추가된 것 뿐이다.
JPQL 에서 역방향으로 탐색할 일이 많다.
단방향 매핑을 잘 하고 양방향은 필요할 때 추가해도 된다. 테이블에 영향을 주지 않는다.

연관관계의 주인을 정하는 기준

연관관계의 주인은 외래 키의 위치를 기준으로 정해야한다.

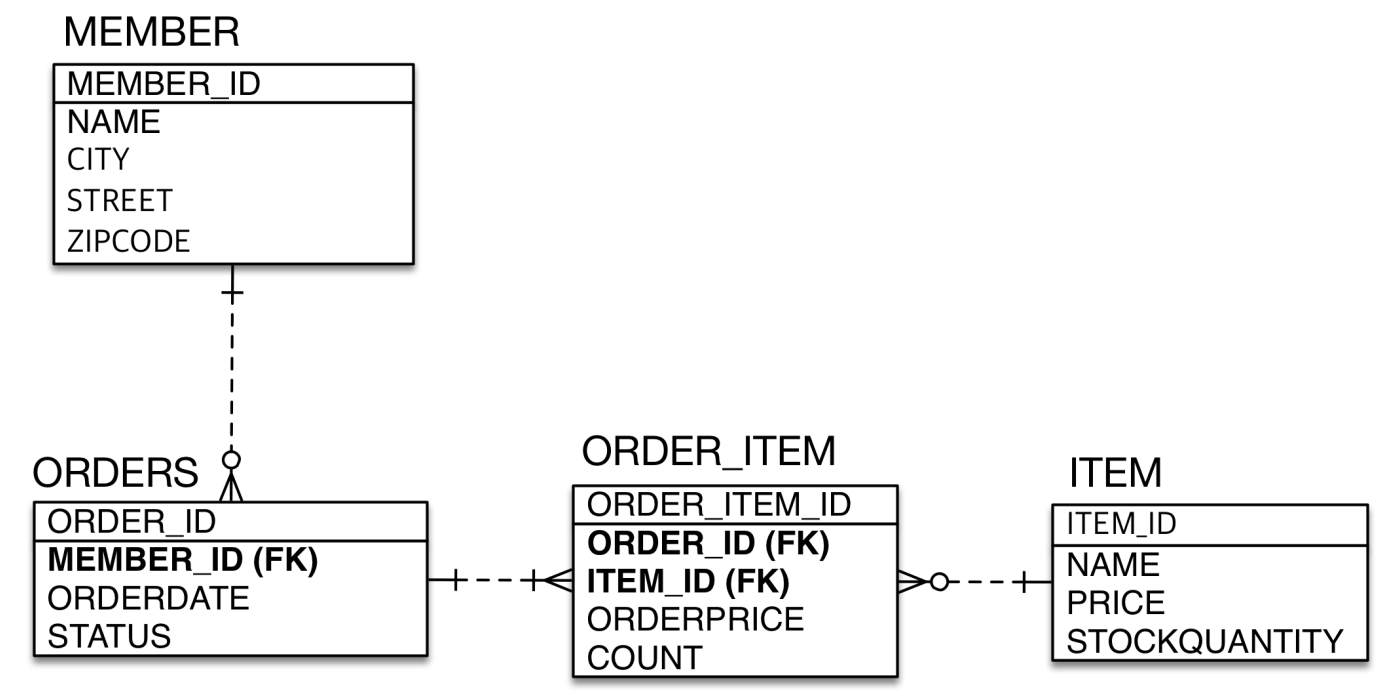

실전 예제 2 - 연관관계 매핑 시작

테이블 구조

테이블 구조는 이전과 같다.

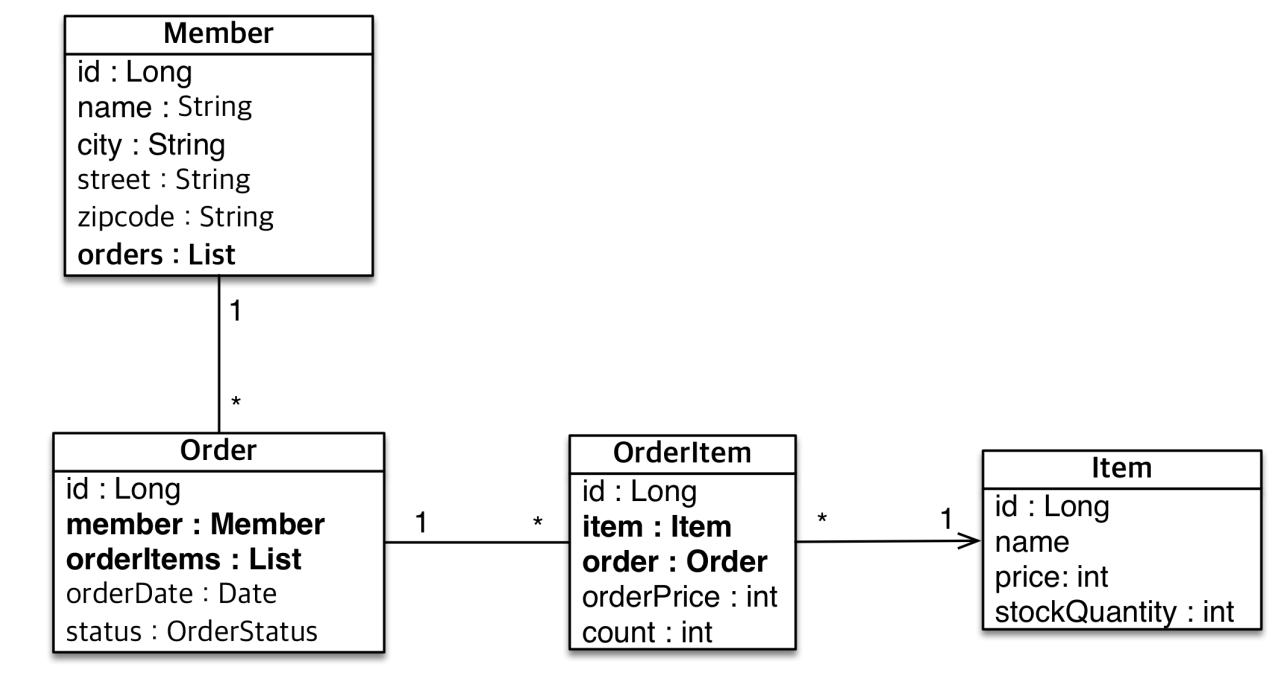

객체 구조

참조를 사용하도록 변경한다.

연관관계 매핑 시 고려사항 3가지

다중성

@ManyToOne 다대일
@OneToMany 일대다
@OneToOne 일대일
@ManyToMany 다대다

단방향, 양방향

테이블

외래 키 하나로 양쪽 조인 가능
사실 방향이라는 개념이 없음 객체
참조용 필드가 있는 쪽으로만 참조 가능
한쪽만 참조하면 단방향
양쪽이 서로 참조하면 양방향

연관관계 주인

테이블은 외래 키 하나로 두 테이블이 연관관계를 맺음
객체 양방향 관계는 참조가 2군데 있음
둘 중 테이블의 외래 키를 관리할 곳을 지정해야 함
즉, 연관관계의 주인은 외래키를 관리하는 참조이고, 주인의 반대편은 단순 조회만 가능

다대일 `[N:1]`

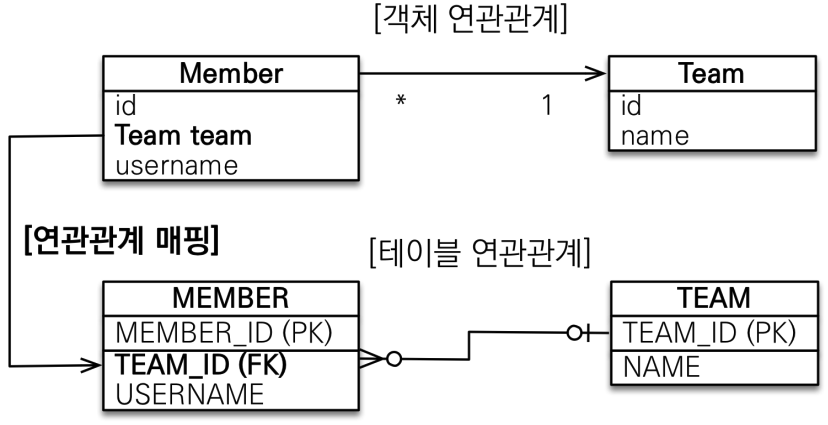

다대일 단방향

가장 많이 사용하는 연관관계
다대일의 반대는 일대다

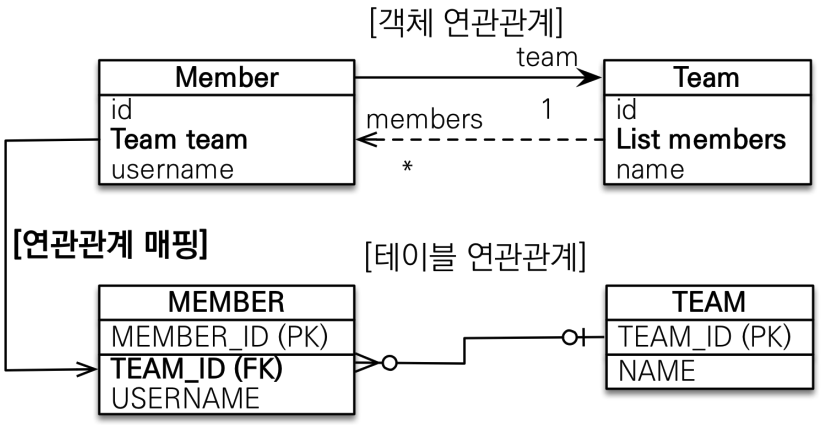

다대일 양방향

외래 키가 있는 쪽이 연관관계의 주인
양쪽을 서로 참조하도록 개발

일대다 `[1:N]`

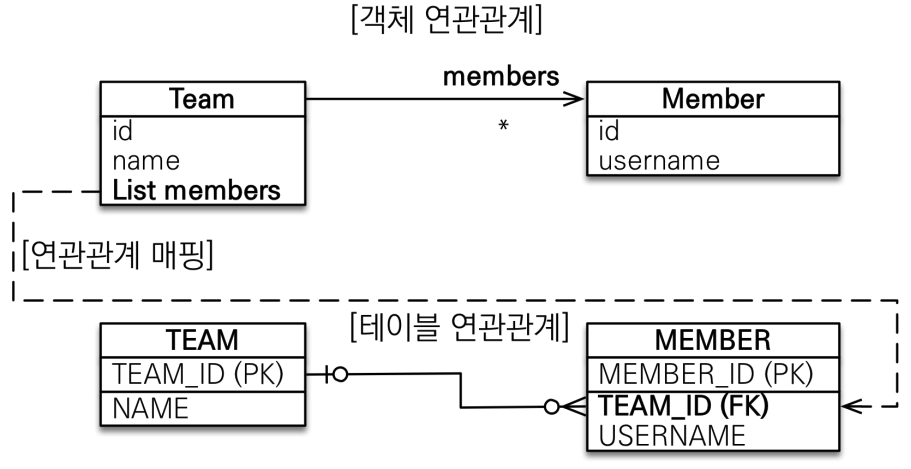

일대다 단방향

결론부터 말하자면 이런 구조는 거의 가져가지 않는다. 일대다 단뱡향은 일대다에서 일이 연관관계의 주인이 된다. 하지만, 테이블 일대다 관계에서는 항상 다쪽에 외래 키가 존재한다. 이 경우, 객체와 테이블의 차이 때문에 반대편 테이블의 외래 키를 관리하는 특이한 구조가 된다.

Member member = new Member();
member.setUserName("member1");
em.persist(member);
Team team = new Team();
team.setName("teamA");
team.getMembers().add(member);
em.persist(team);

해당 코드를 실행했을 경우, 테이블 입장에서는 MEMBER 가 TEAM_ID 를 가지고 있기 때문에, TEAM 을 추가하기 위해 MEMBER 테이블에 UPDATE 쿼리가 추가로 나가게 된다.

@Entity
public class Team {
    @Id
    @GeneratedValue
    @Column(name = "TEAM_ID")
    private Long id;
    private String name;
    @OneToMany
    @JoinColumn(name = "TEAM_ID")
    private List<Member> members = new ArrayList<>();
}

또한, 위처럼 일대다 관계를 갖는 컬럼에 @JoinColumn 을 꼭 사용해야 한다. 그렇지 않으면 TEAM_ID 와 MEMBER_ID 를 가지고 있는 중간 테이블을 하나 추가하여 조인 테이블 방식을 사용하여 외래 키를 관리하게 된다.

일대다 단방향 정리

일대다 단방향 매핑의 단점

엔티티가 관리하는 외래 키가 다른 테이블에 있음
연관관계 관리를 위해 추가로 UPDATE SQL 실행 때문에, 객체지향적으로 손해를 보더라도 일대다 단방향 매핑보다는 다대일 양방향 구조를 사용하는 관계로 만들어주는 것이 더 좋은 설계일 수 있다.

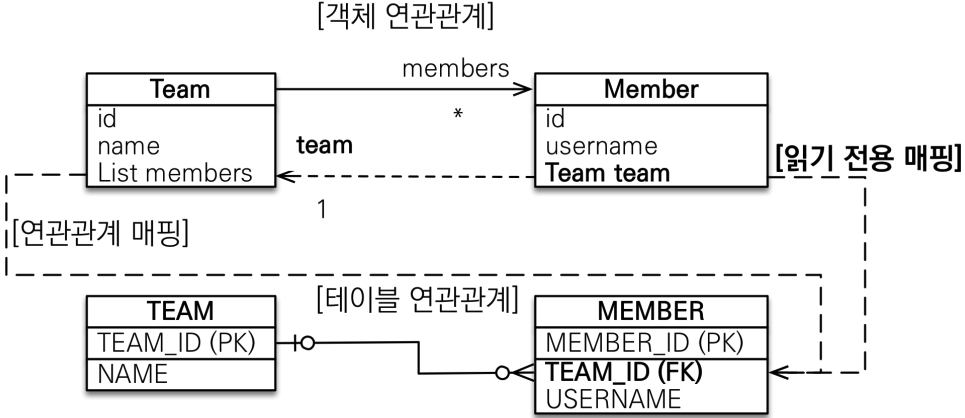

일대다 양방향

이런 매핑은 공식적으로 존재하지 않지만 만들 수는 있다. 이런 경우, @JoinColumn(insertable=false, updatable=false) 로 읽기 전용 필드를 사용해서 양방향 처럼 사용할 수 있다. 이런 구조를 사용하기 보다는 다대일 양방향 구조를 사용하는 것이 좋다.

일대일 `[1:1]`

일대일 관계

일대일 관계는 그 반대도 일대일이기 때문에 대칭 관계라고 생각해볼 수 있다. 때문에, 주 테이블이나 대상 테이블 중에 한 곳에서 외래 키를 선택할 수 있다. 테이블 관점에서 일대일 관계를 구현하기 위해선 외래 키에 UNI 제약조건이 추가되어야 한다.

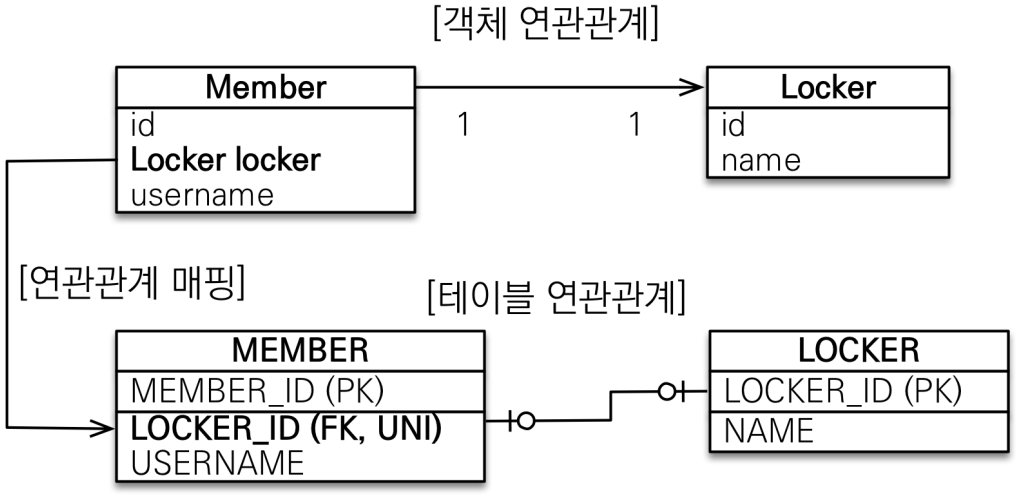

주 테이블에 외래 키 단방향

@ManyToOne 단방향 매핑과 유사하다는 것을 알 수 있다.

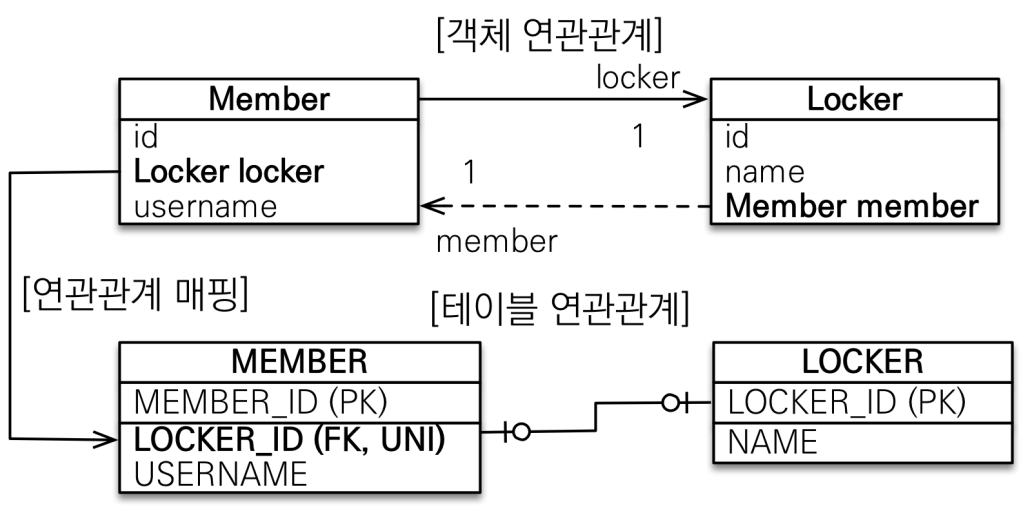

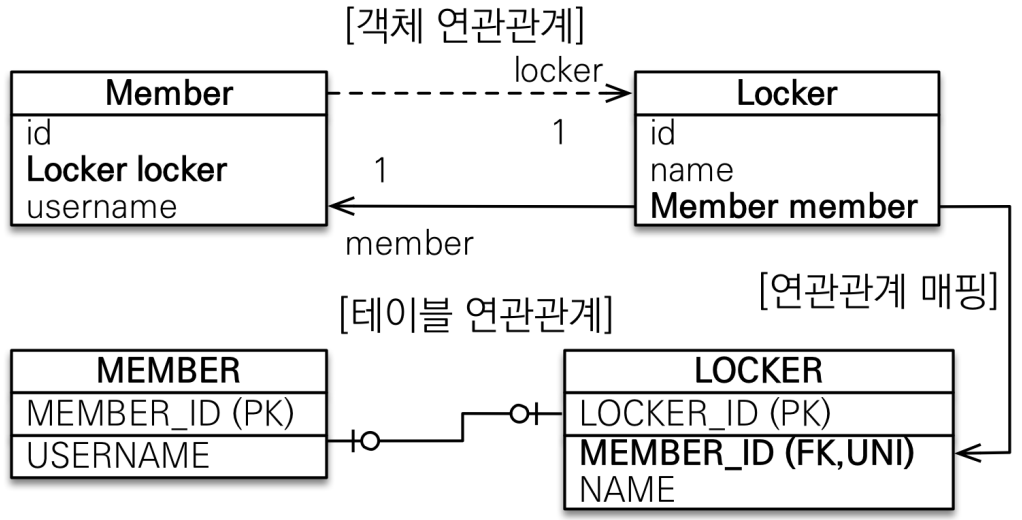

주 테이블에 외래 키 양방향

다대일 양방향 매핑 처럼 외래 키가 있는 곳이 연관관계의 주인이 되며, 반대편은 mappedBy 를 적용하면 된다.

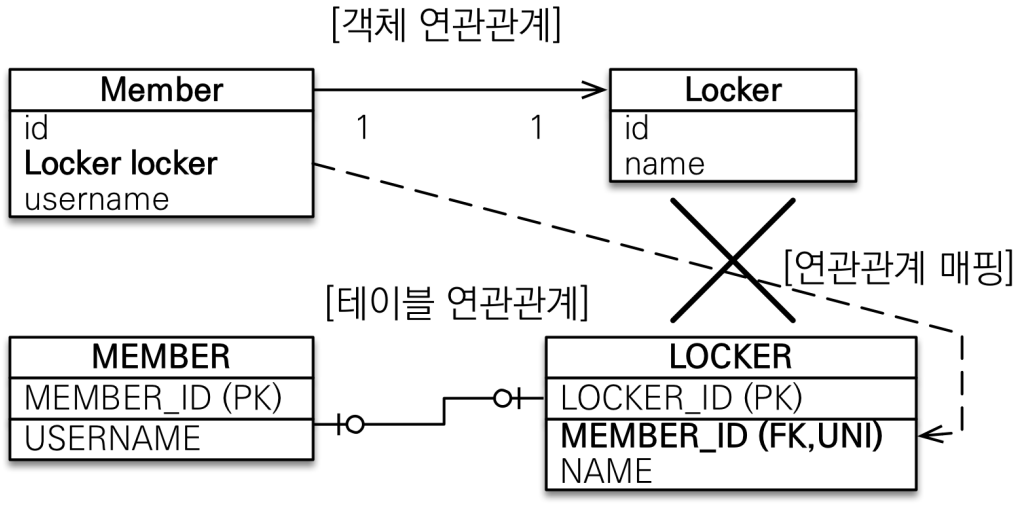

대상 테이블에 외래 키 단방향

단방향 관계는 JPA 에서 지원하지 않지만, 양방향 관계는 지원한다. MEMBER 테이블을 많이 SELECT 한다는 가정하에, MEMBER 가 LOCKER 를 가지고 있는 것이 더 효율적이다.

대상 테이블에 외래 키 양방향

사실 일대일 주 테이블에 외래 키 양방향과 매핑 방법은 같다.

일대일 정리

주 테이블에 외래 키를 위치시키면, 주 객체가 대상 객체의 참조를 가지는 것 처럼 주 테이블에 외래 키를 두고 대상 테이블을 찾을 수 있다. 이는 객체지향 개발자들이 선호하는 방법이며, JPA 매핑이 편리하다는 점이 있다. 주 테이블만 조회해도 대상 테이블에 데이터가 있는지 확인이 가능하다는 장점이 있지만, 값이 없으면 외래 키에 null 을 허용한다는 단점 역시 존재한다. 대상 테이블에 외래 키를 위치시키면, 주 테이블과 대상 테이블을 일대일에서 일대다 관계로 변경할 때 다쪽이 되는 테이블에 이미 외래 키가 존재하기 때문에, 테이블 구조를 유지하고 변경할 수 있다는 장점이 존재한다. 하지만, 프록시 기능의 한계로 지연 로딩으로 설정해도 항상 즉시 로딩되는 단점 역시 존재한다.

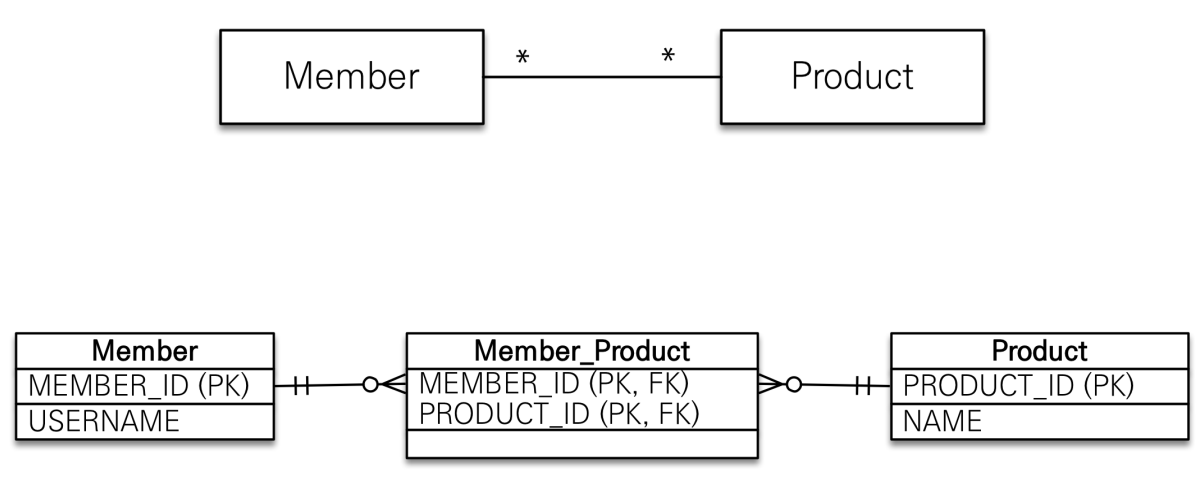

다대다 `[N:M]`

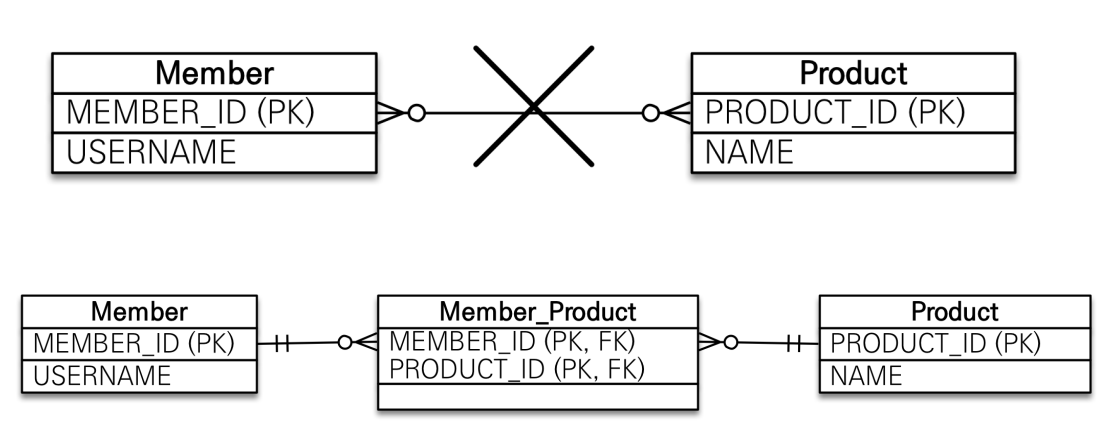

관계형 데이터베이스는 정규화된 테이블 2개로 다대다 관계를 표현할 수 없다. 이를 구현하기 위해 연결 테이블을 추가해서 일대다, 다대일 관계로 풀어내야 한다. 객체는 컬렉션을 사용해서 객체 2개로 다대다 관계가 가능하다. @ManyToMany 와 @JoinTable 로 연결 테이블을 지정해서 사용해야 한다.

다대다 매핑의 한계

편리해 보이지만 실무에서 사용하지 않는다. 연결 테이블이 단순히 연결만 하고 끝나지 않고, 주문시간, 수량 같은 데이터가 들어올 수 있다.

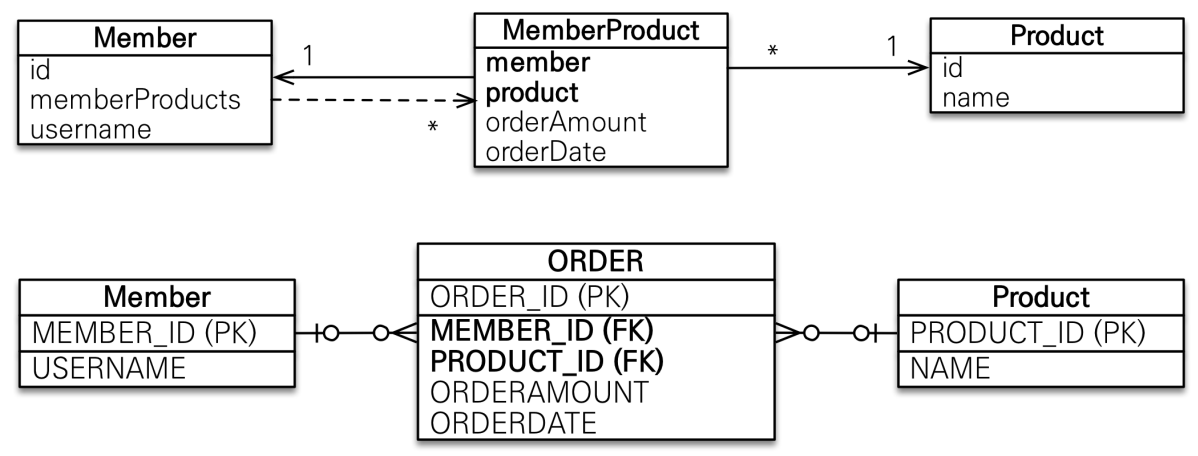

다대다 한계 극복

연결 테이블을 엔티티로 승격시켜 연결 테이블용 엔티티를 추가한다. @ManyToMany → @OneToMany @ManyToOne

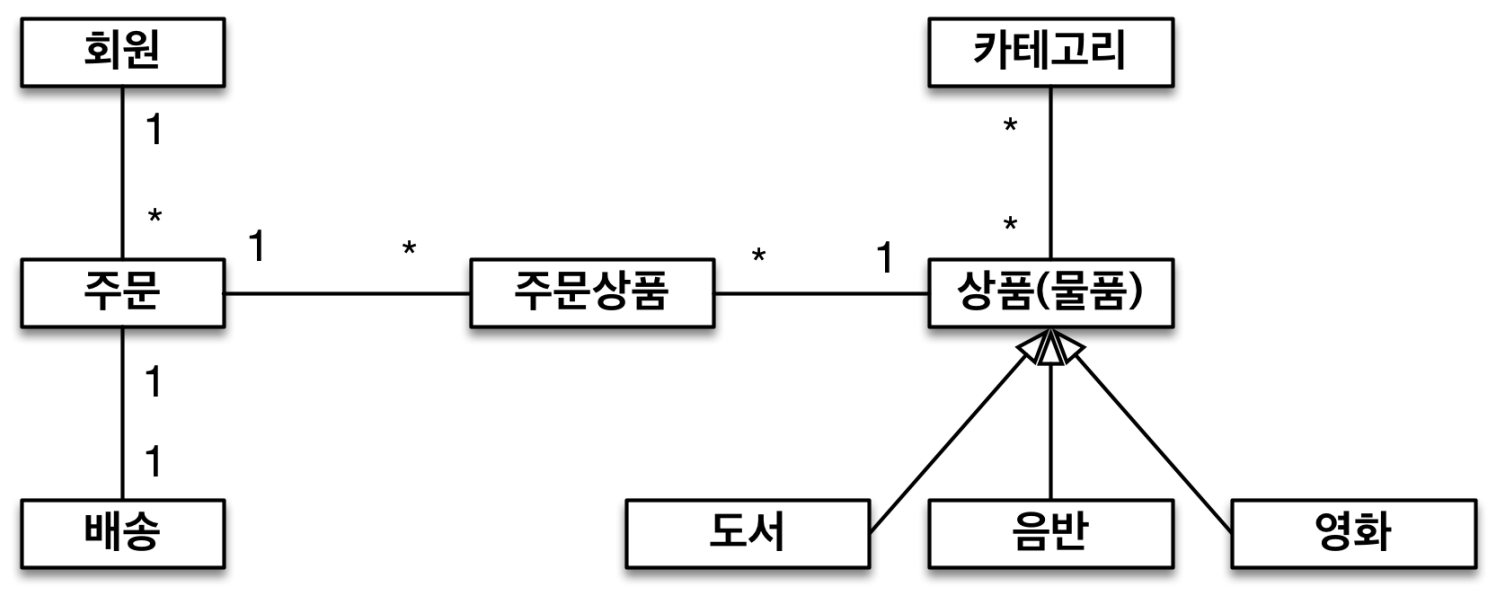

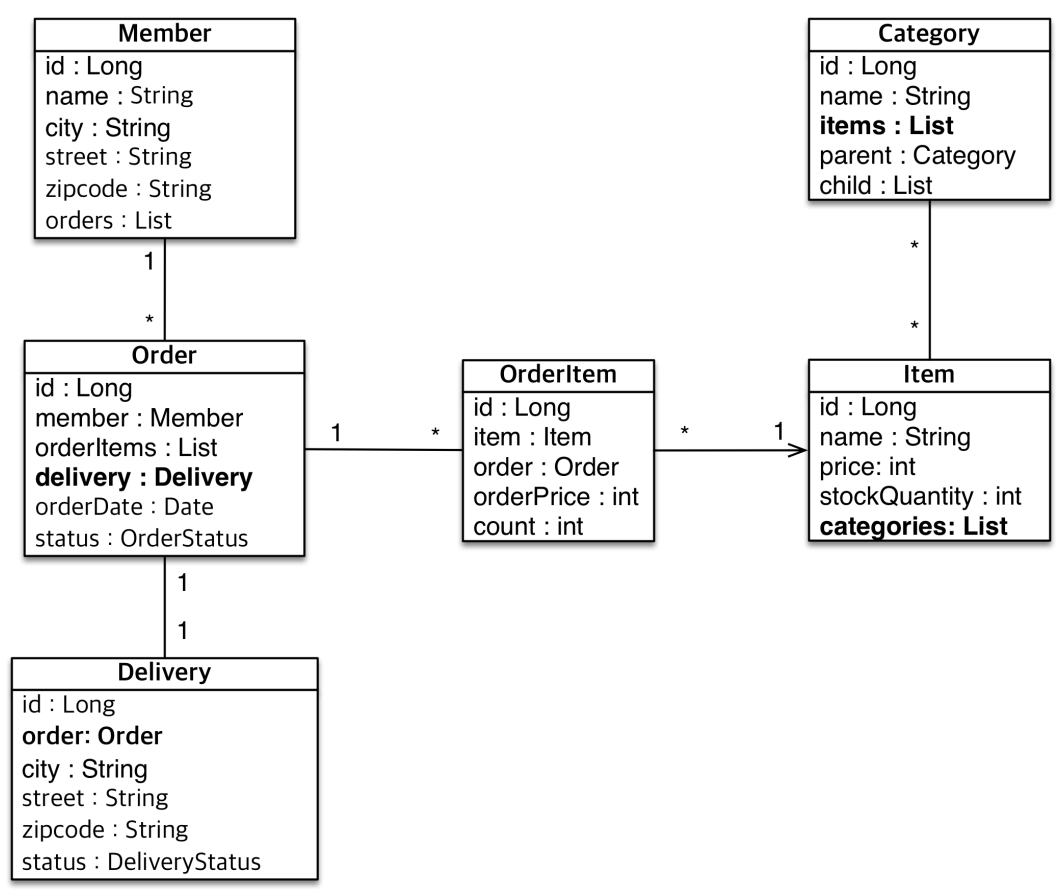

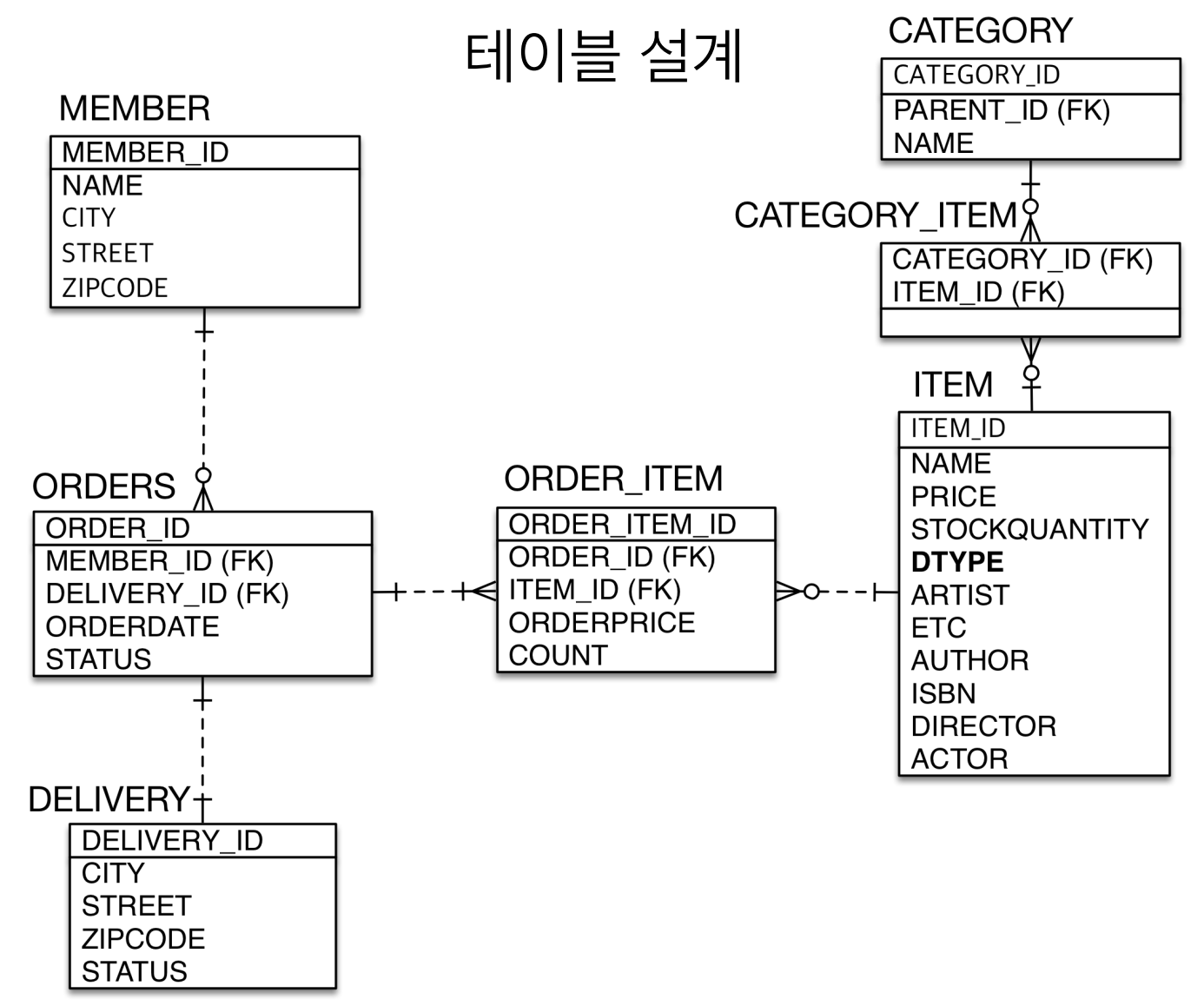

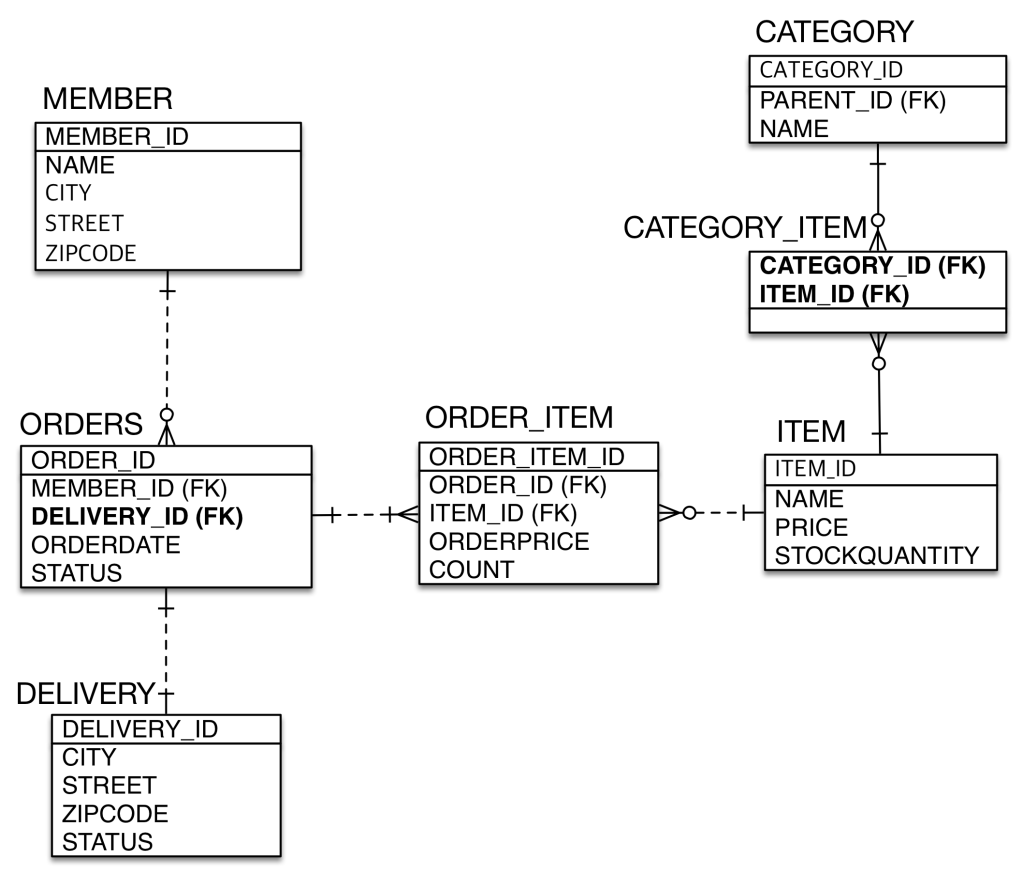

실전 예제 3 - 다양한 연관간계 매핑

N:M 관계는 1:N, N:1 로 변경

테이블의 N:M 관계는 중간 테이블을 이용해서 1:N, N:1 로 변경하는 것이 좋다. 실전에서는 중간 테이블이 단순하지 않기 때문에 N:M 은 사용하지 않는다.

@JoinColumn

외래 키를 매핑할 때 사용한다.

name 매핑할 외래 키 이름
referencedColumnName 외래 키가 참조하는 대상 테이블의 컬럼명
foreignKey(DDL) 외래 키 제약조건을 직접 지정할 수 있음
unique nullable insertable updatable columnDefinition table @Column 의 속성과 같음

@ManyToOne

다대일 관계 매핑 시 사용한다.

optional false 로 설정 시 연관된 엔티티가 항상 있어야 함
fetch 글로벌 페치 전략을 설정
cascade 영속성 전이 기능을 사용
targetEntity 연관된 엔티티 타입 정보를 설정. 제네릭으로 타입 정보를 알 수 있기 때문에 거의 사용하지 않음

@OneToMany

다대일 관계 매핑 시 사용한다.

mappedBy 연관관계의 주인 필드를 선택
fetch 글로벌 페치 전략을 설정
cascade 영속성 전이 기능을 사용
targetEntity 연관된 엔티티 타입 정보를 설정. 제네릭으로 타입 정보를 알 수 있기 때문에 거의 사용하지 않음

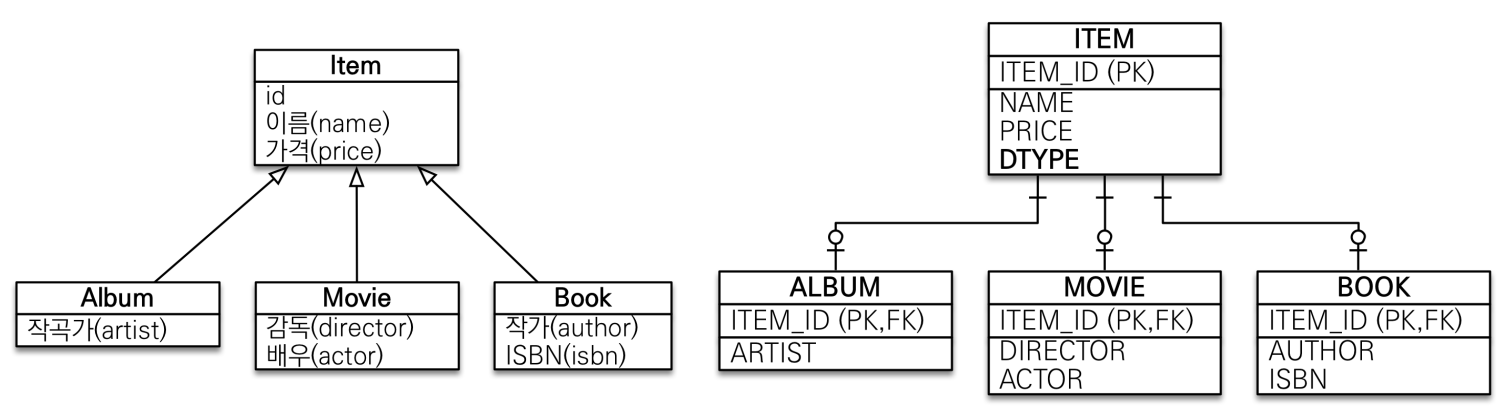

상속관계 매핑

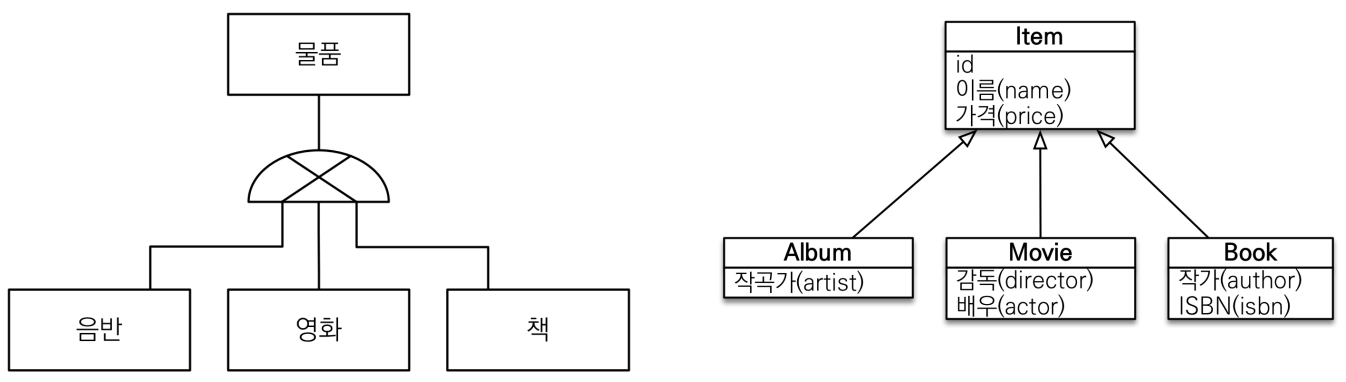

객체는 상속관계가 있지만 RDB 에는 상속관계가 없다. RDB 의 슈퍼타입 서브타입 관계라는 모델링 기법이 객체의 상속과 유사하다. 즉, 상속관계 매핑이란, 객체의 상속구조와 RDB 의 슈퍼타입 서브타입 관계를 매핑하는 것을 의미한다. 슈퍼타입 서브타입 논리 모델을 실제 물리 모델로 구현하는 법은 총 3가지가 존재한다.

조인 전략
단일 테이블 전략
구현 클래스마다 테이블 전략

조인 전략

@Inheritance*(*strategy = InheritanceType.JOINED*)* @DiscriminatorColumn(name = "DTYPE") 기본값은 “DTYPE” 이며, 자식 테이블을 구분하기 위해 DTYPE 이 추가되는 것이 좋다. @DiscriminatorValue("XXX") 기본값은 “클래스명” 이며, 자식 테이블의 테이블명을 명시해주고 싶을 때 사용할 수 있다. 조인 전략의 장점으로는, 테이블이 정규화 되어있고, 외래 키 참조 무결성 제약조건을 활용할 수 있으며, 효율적으로 저장공간을 사용할 수 있다는 점이 있다. 반면, 단점으로는, 조회 시 조인을 많이 사용되어 성능이 저하되고, 데이터 저장 시 INSERT 쿼리가 2번 호출되는 점이 있다. 객체의 상속과 가장 유사하기 때문에 기본적으론, 조인 전략이 정석이라고 생각하는 것이 좋다.

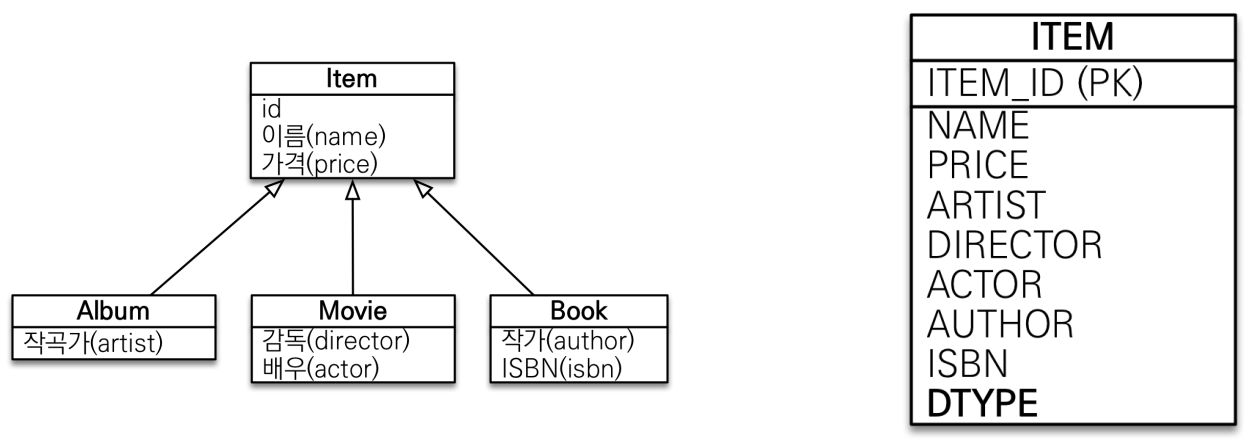

단일 테이블 전략

@Inheritance*(*strategy = InheritanceType.SINGLE_TABLE*)* 단일 테이블 전략은 모든 자식 테이블 요소를 한 테이블에서 관리하기 때문에 자식 테이블을 구분하기 위하여DTYPE 를 자동으로 추가해준다. 단일 테이블 전략의 장점으로는, 조인이 필요 없기에 일반적으로 조회가 빠르다는 점이 있다. 반면, 단점으로는, 자식 엔티티가 매핑한 컬럼은 모두 null 을 허용해야하며, 단일 테이블에 모든 것을 저장하기 때문에 상황에 따라 조회 성능이 오히려 느려질 수 있다는 점이 있다.

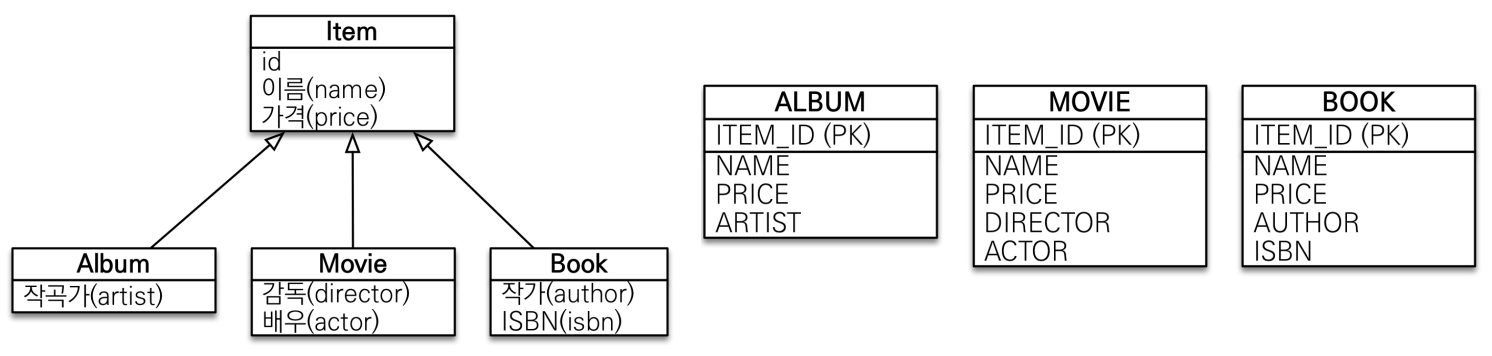

구현 클래스마다 테이블 전략

@Inheritance*(*strategy = InheritanceType.TABLE_PER_CLASS*)* 부모 테이블이 없기 때문에 Item 타입으로 조회 시 모든 자식 테이블을 뒤져서 결과를 찾는다. 이 전략은 사용하지 않는 것이 좋다.

@MappedSuperclass - 매핑 정보 상속

@MappedSuperclass
public abstract class BaseEntity {
    private String createdBy;
    private LocalDateTime createdDate;
    private String lastModifiedBy;
    private LocalDateTime lastModifiedDate;
}

공통 매핑 정보가 필요할 때 사용한다. 즉, 속성만 상속받아서 쓰고 싶을 때 사용한다. 테이블과 관계 없이 단순히 엔티티가 공통으로 사용하는 매핑 정보를 모으는 역할이다. 주로 등록일, 수정일, 등록자, 수정자 같은 전체 엔티티에서 공통으로 적용하는 정보를 모을 때 사용한다. 직접 생성해서 사용할 일이 거의 없기 때문에 추상 클래스를 권장한다.

meatsby.github.io

Explorer

04. JPA Associations

연관관계 매핑 기초

용어 이해

연관관계가 필요한 이유

예제 시나리오

객체를 테이블에 맞추어 모델링

단방향 연관관계

객체 지향 모델링

양방향 연관관계와 연관관계의 주인 1 - 기본

양방향 매핑

객체의 양방향 관계

테이블의 양방향 관계

둘 중 하나로 외래 키를 관리해야 함

연관관계의 주인

그러면 누구를 주인으로 정해야해?

양방향 매핑 시 가장 많이 하는 실수

양방향 연관관계 주의

양방향 매핑 정리

연관관계의 주인을 정하는 기준

실전 예제 2 - 연관관계 매핑 시작

테이블 구조

객체 구조

연관관계 매핑 시 고려사항 3가지

다중성

단방향, 양방향

연관관계 주인

다대일 [N:1]

다대일 단방향

다대일 양방향

일대다 [1:N]

일대다 단방향

일대다 단방향 정리

일대다 양방향

일대일 [1:1]

일대일 관계

주 테이블에 외래 키 단방향

주 테이블에 외래 키 양방향

대상 테이블에 외래 키 단방향

대상 테이블에 외래 키 양방향

일대일 정리

다대다 [N:M]

다대다 매핑의 한계

다대다 한계 극복

실전 예제 3 - 다양한 연관간계 매핑

N:M 관계는 1:N, N:1 로 변경

@JoinColumn

@ManyToOne

@OneToMany

상속관계 매핑

조인 전략

단일 테이블 전략

구현 클래스마다 테이블 전략

@MappedSuperclass - 매핑 정보 상속

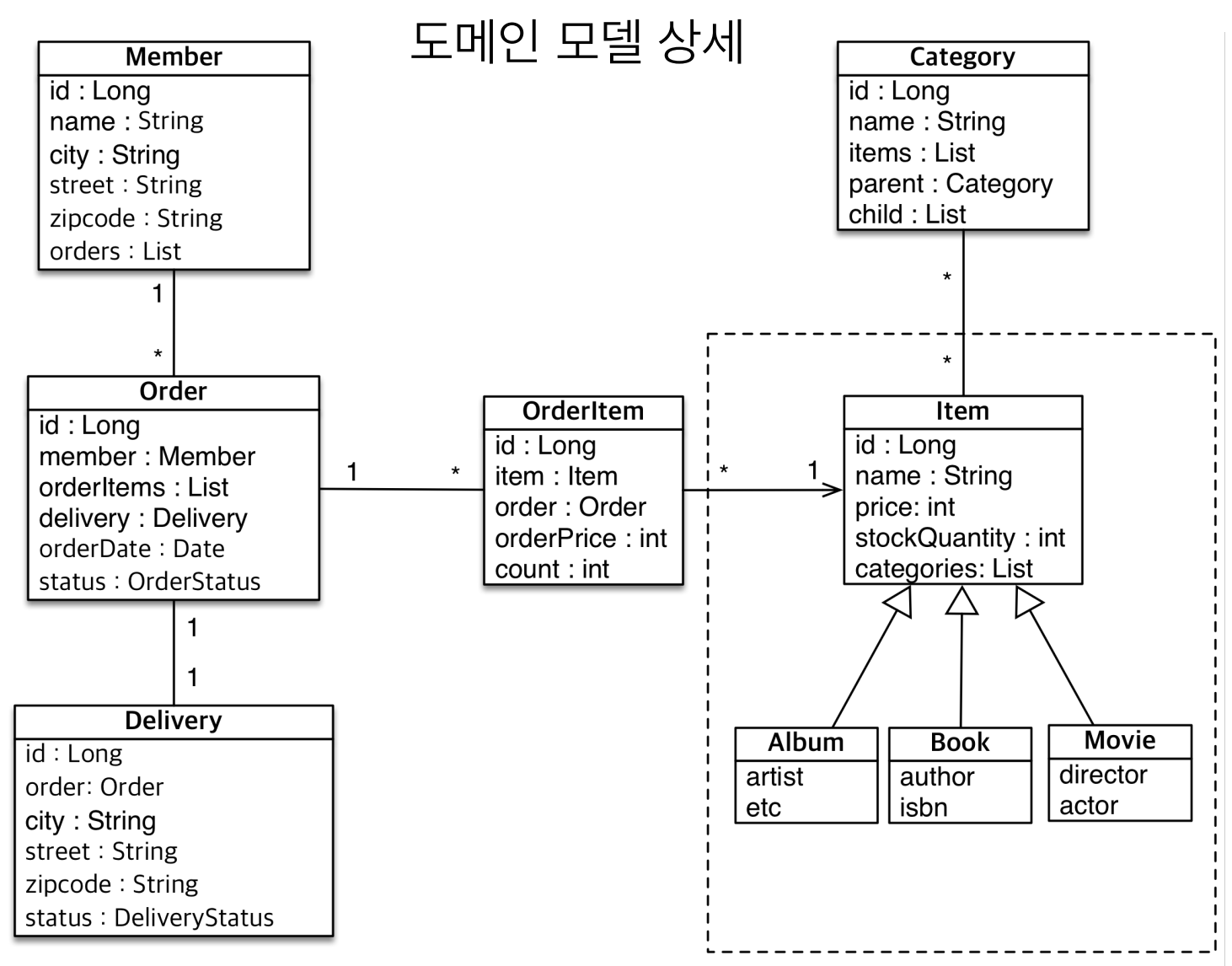

실전 예제 4 - 상속관계 매핑
